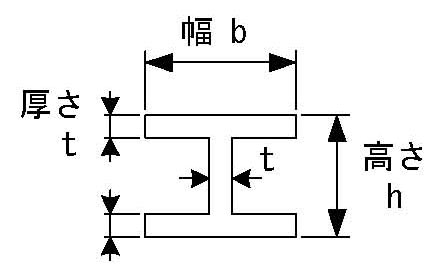

I型断面の両持ち梁の撓み

ヤング率
鋼210 Gpa
ステンレス鋼185 Gpa
アルミ81 Gpa
黄銅40 Gpa


入力項目
ヤング率       E = GPa

幅　　     b =  mm
高さ     　h =  mm
厚さ       t =  mm
荷重　     W =  kg
長さ       l =  mm

荷重位置　 p =  mm
pは左からの距離でp>l/2 (梁の中央より左)

途中の位置 x =  mm
0 < x < pのこと







計算結果



断面二次モーメント  I   =  m4
　                          mm4
荷重位置(右から)    q  =  mm
途中位置の撓み      dx  =  mm
最大撓み位置        xm  =  mm
最大撓み  　        dm  =  mm

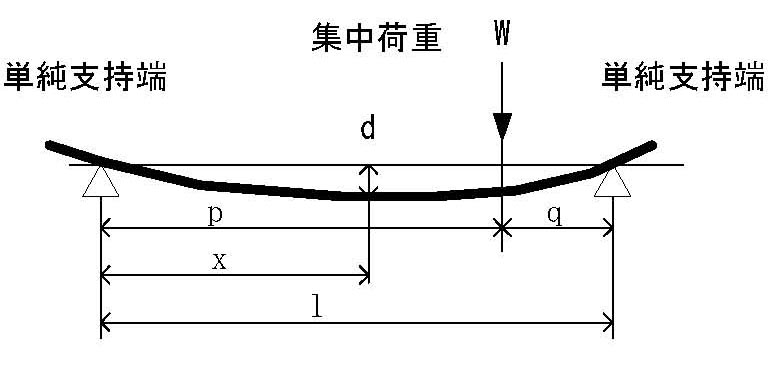

両端単純支持梁の荷重位置を指定し、最大撓み・位置、また左端から荷重点の間の指定位置の撓みを求めます。
